额定载重：3600kg

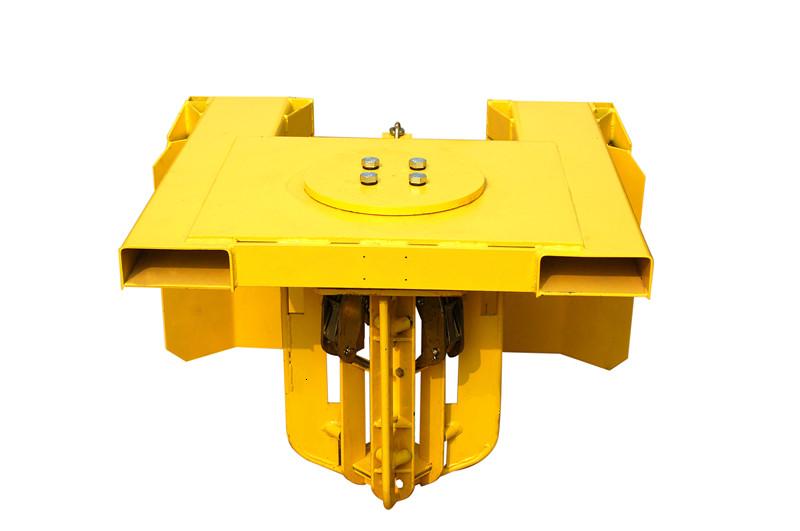

产品名称：4AT-S 短四桶夹

---



自重：190KGS

额定载荷：3600KGS

外形尺寸（长宽高）：940x1130x420 mm

载荷中心距：730mm

一次可搬运1到4个桶，可与叉车配合。

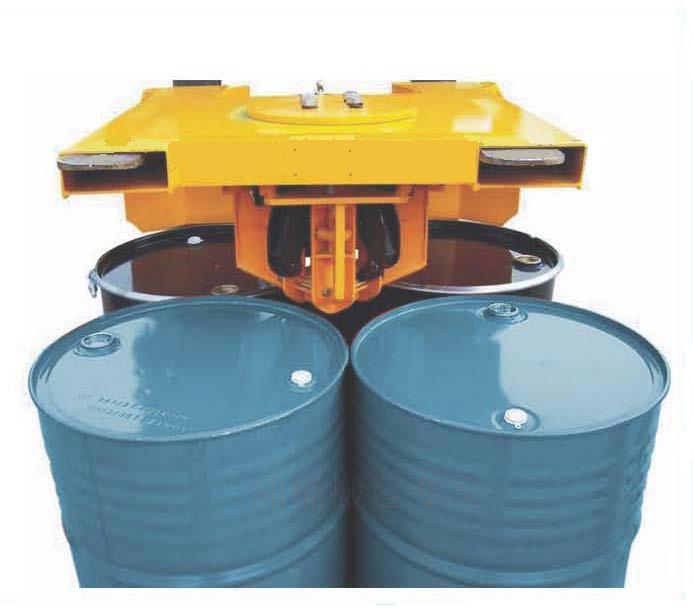

产品名称：4AT-L 四桶夹

---

自重：220KGS

额定载荷：3600KGS

外形尺寸（长宽高）：940x1130x685 mm

载荷中心距：730mm

一次可搬运1到4个桶，可与叉车配合。

 4AT-L型和4AT-S型四桶夹区别
 1．AT系列四桶夹主要是对托盘上面的四个桶进行作业，或将四个摆放比较整齐的桶装上托
盘，效率相当高，适用于大批量桶需要搬运的场合。
    如果四个桶没有摆放在一起，则效率较低。且每次作业，整个四套夹爪机构全部动作一次，
磨损较快。
    2．由于4AT-L型长四桶夹的芯架较长，所以在抓取一个桶的时候可以对桶提供支撑。该桶夹
可以抓取1到4个桶。
    由于4AT-S型短四桶夹的芯架较短，所以在抓取一个桶的时候桶没有支撑，会倾斜滑落。该
桶夹只适合一次抓取4个桶，此时4个桶相互提供支撑。
    3. 4AT-S型短四桶夹主要是对集装箱内或托盘上摆放整齐的四个桶进行装卸。
    一般桶高是890mm，两层的高度是1780mm，加上短四桶夹的高度420mm，总高度是
2200mm。集装箱的内空高度是2300mm左右。
    4AT-L型长四桶夹也可以进行集装箱作业，但是在装卸第二层桶的时候，只能使用前面的两
对夹爪抓取两个桶。
四桶夹操作要领
    1．使叉车门架直立，使桶夹的顶部与地面平行。这种水平状态能够使桶夹芯架和夹爪机构垂
直起落，更容易工作，不会损坏桶。
    2．要抓取油桶，叉车司机应该将货叉和桶夹提升到桶的上方，并将桶夹芯架对准四个桶的中
心，慢慢落下货又，使桶夹完全坐在橘的顶部，然后再提升货又，桶夹就会自动抓住四个桶。
    3．要释放油桶，简单地按相反的程序进行操作。将货叉和桶夹落下，这样油桶就会落到地面
或者托盘上面，并注意一直下落使芯架完全下落坐在油桶上面。再次提升桶夹，油桶便会自动与
桶夹脱离了。
桶夹选购主要取决于三个方面：
一、桶
    1．桶的类型：钢桶、塑料桶、纤维纸桶、开口桶以及闭口桶。
    2．桶的外型：（直上直下）标准型、（中间大两头小）鸡蛋型（非标）。
    3．桶的直径和高度：200升标准桶的直径为580mm左右，200升标准桶的高度为890mm左右。
    4．桶的重量：标准桶的重量为250公斤左右。
    5．桶的外型完好情况：桶夹只可以抓取有桶边的并且外型较好的标准桶。
    即使经济型的单夹爪桶夹，也可以抓取250公斤左右的钢桶。但是为了取得较高的安全性和可
靠性，建议选购双夹爪机构的桶夹。双夹爪机构的桶夹可以抓取250公斤到900公斤的钢桶。
    如果是较重的标准塑料桶，建议采用双夹爪机构的SD系列重型桶夹，因为塑料桶的强度不
够，较窄的轻型夹爪很容易将桶边钩破，酿成安全事故。
二、叉车
除了mini系列桶夹可以与2.5吨以下的叉车配合，其它的桶夹可以与1到5吨的叉车配合，但需注意：
    1．叉车的载荷中心距以及实际有效载荷。
    装配了桶夹后，叉车的载荷中心距变长了，实际有效载荷变小了。
    4AT系列四桶夹的实际载荷中心距在750mm左右。
    其它系列桶夹的实际载荷中心距在1500mm左右，所以叉车的实际有效载荷可能只有叉车标称
额定载荷的65%左右。
    2．桶夹的又套尺寸为：
    我公司桶夹的单个叉套规格为：
    mini系列：长635mm，宽148mm(140mm)，厚63mm(50mm)．
    正常焊接后的两个叉套的外宽在740mm。
    其它的桶夹：长640mm，宽190mm(180mm)，厚80mm(60mm)，
    正常焊接后的两个叉套的外宽在765mm。
    如有特殊要求，可以根据具体要求特别设计和制作。
三、使用环境
    1．集装箱作业。
    如果需要在集装箱内等狭小环境中进行桶的堆码和抓取，则必须考虑选购全自由门架的集装箱
专用叉车。
    2．桶的堆码。
    为了保证最大的安全性，建议桶的堆码采用金字塔型，即在两个相邻的桶上面堆码一个桶，即
上一层桶比下一层桶少一个。
    3．水平放置钢桶的搬运。
    建议采用1S-B这样的单夹爪桶夹，将夹头放到立架最下面的调节孔中，就可以对水平放置的
一个标准钢桶进行自动化搬运：
    4．狭窄通道内使用轻型或重型桶夹，为了减小转弯半径，2.5吨以内的叉车（符合2级安装要求
的门架）拆下货叉（又齿），将机架和夹头总成直接装在叉车的门架上；型号有：IGD-TD轻型单桶夹，ISD-TD重型单桶夹；2GD-TD轻型双桶夹，2SD-TD重型双桶夹；3GD-TD轻型三桶夹和
3SD-TD重型三桶，共六种型号？仅3GD-TD轻型三桶夹和3SD-TD重型三桶夹两种型号需要定制。
配合其它吨位叉车的类似轻型或重型桶夹需要定制。
    5．防爆等级的作业环境。
    SD. GD以及4AT系列桶夹都可以选配防静电（防爆）夹爪，桶夹下面的皮带也可以是PVC防静
电减震皮带.    各种型号桶夹的保修期均为壹年。
安全警示
    1．在每次使用前，应严格按照桶夹使用说明书对桶夹进行日常检查，确认各部件都正常后，
方可投入使用。
    2．使用过程中，除经过专业安全培训的操作人员外，请其他一切人员远离桶夹作业半径5米以
上，并请遵守其它设备生产商以及国家其它部门制定的相关安全规定。
    3．定期对桶夹进行维护和保养，并及时更换损坏的易损件（主要是弹簧等零部件），可以延长桶
夹的使用寿命并进一步确保安全性。详见相关产品的使用说明书：
