额定载重：900 / 750kg

产品名称：SD系列双夹爪机构 重型桶夹

---

最安全可靠的单桶桶夹。
 双倍宽的双鹦鹉嘴夹头、双倍宽的保护皮带，性能更安全可靠。
 适合用于集装箱、危险品的装卸。



应用范围:

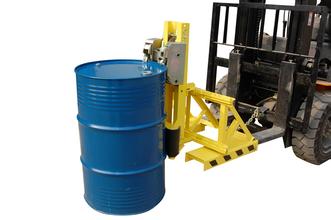

1. 纯机械结构设计的重型单桶夹具可与叉车简单方便地配合，仅依靠叉车的动作，不需要其它动力。  2. 能处理更多类型的桶，包括钢，塑料，纤维及箍紧的开口桶；能在集装箱等这样狭小的环境内装卸桶装物资，可极大地提高空间利用率。  3. 全自动机械操作，机架可上下左右进行调整，以适应不同规格的桶。每个桶都有可自动调心的双"鹦鹉嘴"夹爪机构来夹紧，不仅进一步减缓桶缘受力状况，而且对已局部损坏的桶，放置不平的桶都能可靠地进行搬运和堆码。  4. 双倍宽鹦鹉嘴夹爪和双倍宽的皮带护托。  5. 可搬运各种大小的开口以及闭口桶。  6. 机架上的皮带护托可对圆桶提供很好的支持和保护，防止对桶壁的任何刮伤、碰瘪和刺破。  7. 与货叉连接的方式可选安全链连接（标配）或快爪夹钳自动的锁紧控制装置（推荐）。

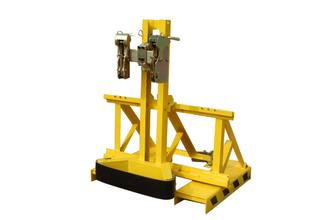

                                               1SD重型单桶夹



1SD产品参数 自重：110KG 额定载荷：900KG 外形尺寸（长宽高）：780x840x980 mm 载荷中心距：1500mm 一次可搬运1个桶。 备注：叉车额定载荷5吨以内	1SD-TD产品参数 自重：48KG 额定载荷：900KG 外形尺寸（长宽高）：410x470x900 mm 载荷中心距：640mm 一次可搬运1个桶。 备注：1SD-TD直接安装在2.5吨以内叉车门架上

产品名称：GD系列双夹爪机构 标准型桶夹

---

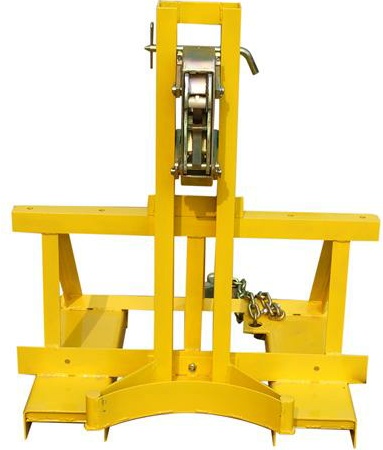

                          1GD轻型单桶夹

1GD产品参数 自重：95KG 额定载荷：750KG 外形尺寸（长宽高）：780x840x960 mm 载荷中心距：1500mm 一次可搬运1个垂直或水平放置的油桶。

1GD-B产品参数 自重：85KG 额定载荷：750KG 外形尺寸（长宽高）：760x840x960 mm 载荷中心距：1500mm 一次可搬运1个垂直或水平放置的油桶。

产品名称：S系列单夹爪机构 简易重型桶夹

---

1S-B简易重型单桶夹

1S-B产品参数： 自重：70KG 额定载荷：750KG 外形尺寸（长宽高）：810x840x980 mm 载荷中心距：1500mm 一次可搬运1个桶

1S产品参数： 自重：88KG 额定载荷：750KG 外形尺寸（长宽高）：840x840x980 mm 载荷中心距：1500mm 一次可搬运1个桶

以上型号均可选配防静电（防爆）夹爪。

安全链：用于连接桶夹与叉车货叉架，将桶夹固定在叉车货叉上面。
QC:快锁装量，采用偏心轮设计，将桶夹快速锁紧在货叉上面，无需安全链。为选配件。

桶夹选购主要取决于三个方面：
一、桶
    1．桶的类型：钢桶、塑料桶、纤维纸桶、开口桶以及闭口桶。
    2．桶的外型：（直上直下）标准型、（中间大两头小）鸡蛋型（非标）。
    3．桶的直径和高度：200升标准桶的直径为580mm左右，200升标准桶的高度为890mm左右。
    4．桶的重量：标准桶的重量为250公斤左右。
    5．桶的外型完好情况：桶夹只可以抓取有桶边的并且外型较好的标准桶。
    即使经济型的单夹爪桶夹，也可以抓取250公斤左右的钢桶。但是为了取得较高的安全性和可靠性，建议选购双夹爪机构的桶夹。双夹爪机构的桶夹可以抓取250公斤到900公斤的钢桶。如果是较重的标准塑料桶，建议采用双夹爪机构的SD系列重型桶夹，因为塑料桶的强度不够，较窄的轻型夹爪很容易将桶边钩破，酿成安全事故。
二、叉车
除了mini系列桶夹可以与2.5吨以下的叉车配合，其它的桶夹可以与1到5吨的叉车配合，但需注意：
    1．叉车的载荷中心距以及实际有效载荷。
    装配了桶夹后，叉车的载荷中心距变长了，实际有效载荷变小了。
    4AT系列四桶夹的实际载荷中心距在750mm左右。
    其它系列桶夹的实际载荷中心距在1500mm左右，所以叉车的实际有效载荷可能只有叉车标称额定载荷的65%左右。
    2．桶夹的又套尺寸为：
    我公司桶夹的单个叉套规格为： mini系列：长635mm，宽148mm(140mm)，厚63mm(50mm)． 正常焊接后的两个叉套的外宽在740mm。
    其它的桶夹：长640mm，宽190mm(180mm)，厚80mm(60mm)，  正常焊接后的两个叉套的外宽在765mm。
    如有特殊要求，可以根据具体要求特别设计和制作。
三、使用环境
    1．集装箱作业。
    如果需要在集装箱内等狭小环境中进行桶的堆码和抓取，则必须考虑选购全自由门架的集装专用叉车。
    2．桶的堆码。
    为了保证最大的安全性，建议桶的堆码采用金字塔型，即在两个相邻的桶上面堆码一个桶，即上一层桶比下一层桶少一个。
    3．水平放置钢桶的搬运。
    建议采用1S-B这样的单夹爪桶夹，将夹头放到立架最下面的调节孔中，就可以对水平放置的一个标准钢桶进行自动化搬运：
    4．狭窄通道内使用轻型或重型桶夹，为了减小转弯半径，2.5吨以内的叉车（符合2级安装要求的门架）拆下货叉（又齿），将机架和夹头总成直接装在叉车的门架上；型号有：IGD-TD轻型单桶夹，ISD-TD重型单桶夹；2GD-TD轻型双桶夹，2SD-TD重型双桶夹；3GD-TD轻型三桶夹和3SD-TD重型三桶，共六种型号？仅3GD-TD轻型三桶夹和3SD-TD重型三桶夹两种型号需要定制。配合其它吨位叉车的类似轻型或重型桶夹需要定制。
    5．防爆等级的作业环境。
    SD. GD以及4AT系列桶夹都可以选配防静电（防爆）夹爪，桶夹下面的皮带也可以是PVC防静电减震皮带.    各种型号桶夹的保修期均为壹年。
安全警示
    1．在每次使用前，应严格按照桶夹使用说明书对桶夹进行日常检查，确认各部件都正常后，方可投入使用。
    2．使用过程中，除经过专业安全培训的操作人员外，请其他一切人员远离桶夹作业半径5米以上，并请遵守其它设备生产商以及国家其它部门制定的相关安全规定。
    3．定期对桶夹进行维护和保养，并及时更换损坏的易损件（主要是弹簧等零部件），可以延长桶夹的使用寿命并进一步确保安全性。详见相关产品的使用说明书：

 双夹爪与单夹爪的区别
    1．推荐用户使用双夹爪机构的桶夹。因为双夹爪机构是由两对夹爪来抓取一个桶，有两个夹紧点，可靠性和安全性较高。双夹爪机构所形成的圆弧适用于标准直径580mm左右200升的桶。 双桶夹一次可以装卸一个或两个桶。
    2．如果桶的种类较多且直径变化较大，建议采用单夹爪机构的桶夹，机构桶夹只抓取桶边的一个点，跟桶的直径没有关系，可以适应各种直径的桶。
SD系列与GD系列 区别
    SD系列重型桶夹推荐用于搬运标准塑料桶或重钢桶。因为重型桶夹的夹爪较宽，比较平，桶的夹紧面积较大，受力点的压强较小，所以对塑料桶的保护会好一些。
    GD系列标准型桶夹推荐用于搬运标准钢桶和较轻的塑料桶。因为标准型桶夹的夹爪较窄，较尖，比较适合搬运卷边较小的标准钢桶和较轻的塑料桶(200公斤以下)。GD系列标准型桶夹分为轻型桶夹和改进型桶夹两大类。
双桶夹操作要领
    1．要抓取不同高度的桶，只需要将夹头放到立架上面相对应的调节孔中即可。
    2．要抓取不同直径的桶，只需要将立架在三角形的叉架上面左右滑动就可以了。（三角形的又架有上下导轨，符合2级安装要求，就象货叉在货又架上面可以滑动一样，将立架左右滑动调节）
    3．双夹爪机构的夹头，采用了特殊的万向节结构设计，可以上下左右自行摇摆调芾，对放置不平的桶可以自动适应。
    4．在抓桶前，需将叉车门架前倾，这是因为如果货又和门架后倾，减震皮带首先与桶壁接触而使夹头不能接触到桶壁，不能完成抓桶动作。在抓取桶以后，请将门架向后倾斜，开动叉车将桶安全地运送到需要的地方。在释放油桶时，也需要将门架适当前倾。
    5．桶夹减震皮带的松紧、叉车门架倾斜角度以及地面平整度都对桶夹作业的安全性有一定影
D向。
